以下便是小編今天所要講述的關于整個TFT模塊顯示圖像過程，希望對大家有所幫助。

將一個像素電極直接連接到現場效應管的漏極D上，另一個像素電極連接到驅動電源的某個電位(在公共電極上，然后將現場效應管的柵極G作為像素的選擇控制端，將源極S作為數據的寫入端，從而構建成TFT模塊的驅動電路。圖中只畫了一個液晶像素模型，沒有畫像素的電容CLC。

事實上，這兩者都是一致的，因?yàn)橐壕Р牧暇哂腥萘控?fù)載特性。在建立TFT液晶顯示屏的驅動電路模型時，液晶像素的等效不僅可以作為一個電容器CLC，還可以畫一個像素。TFT模塊顯示圖像過程

TFT場效應管的柵極G直接連接到行駛驅動器的掃描選擇信號上，由驅動器控制。TFT場效應管的源極將連接到DAC(數/模)轉換器的輸出端。

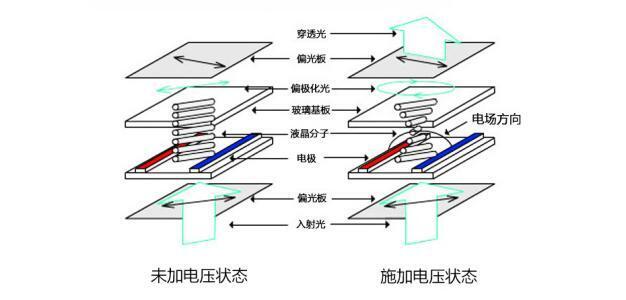

實際上，DAC轉換器輸出的是模擬電壓，作為顯示像素的模擬驅動電壓。在選擇某個像素時，在TFT場效應管的柵極G上施加正向?qū)妷海箞鲂?yīng)管進入導通狀態，同時通過DAC的轉換器顯示數據，然后加入TFT場效應管的源S，通過導通的TFT場效應管，再到達TFT的漏極D，在顯示像素的同時形成電場，對液晶材料進行充電，最終達到顯示效果。TFT模塊顯示圖像過程

去除柵極電壓時，TFT的場效應管關閉，進入截止?fàn)顟B(tài)。場效應管的關閉電阻Roff非常大，與液晶材料中的等效電容器、儲藏電容器相結合，形成了比較大的放電時間常數T=RoffXC，施加在像素上的電玉緩慢釋放，使該像素的顯示效果保持相當長的時間。

模擬驅動電壓可儲存在液晶層上，使其穩定工作，該驅動電壓也可通過TFT模塊在短時間內重寫，從而能滿足其圖像質量要求。

以上便是我們今天說的TFT模塊顯示圖像過程，看完后大家還有什么疑問，可以隨時聯系我們。
